가공할 형상에 맞춰 선택하세요

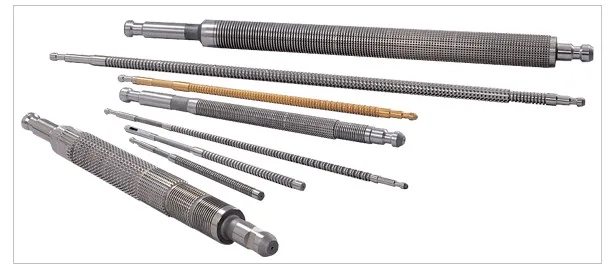

INTERNAL BROACH

내경 브로치

뚫어 놓은 둥근 구멍 안쪽에 스플라인·키홈·치형 같은 모양을 한 번의 행정으로 깎아 내는 공구입니다. 자동차 등속조인트처럼 같은 부품을 많이 만드는 곳에 씁니다.

적용 부분

자동차 부품, 농기계 부품, 공작기계 부품, 항공기 부품

사용 재질

SKH-55(JIS), M35(AISI)

최대 가공 길이

1,700mm

가공 범위

최대 지름 130mm · 최소 지름 10mm

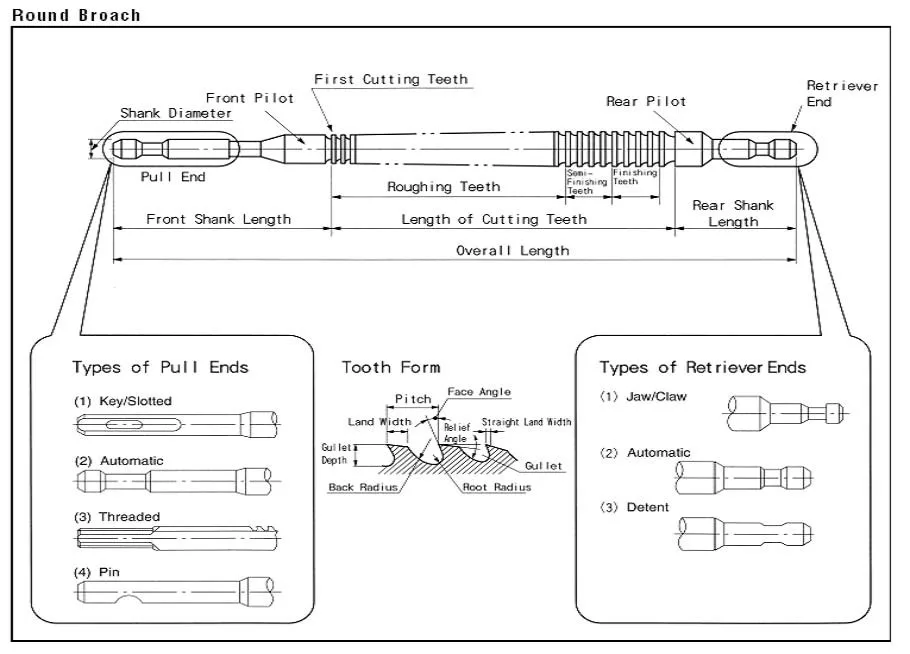

각부 명칭과 가공 사례

도면에서 내경 브로치의 각부 명칭과 풀 엔드(Pull End)·리트리버 엔드(Retriever End) 형식을 확인할 수 있습니다.

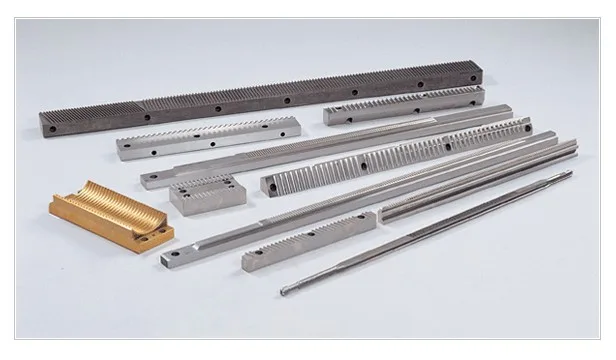

EXTERNAL BROACH

외경(표면) 브로치

부품 바깥 면의 홈·평면·치형을 깎는 공구입니다. 여러 치수를 한 번에 가공할 수 있어 대량 생산에 알맞습니다.

적용 부분

자동차 부품

사용 재질

ASP-2030, SKH-55(JIS), M35(AISI)

치수

주문 사양에 맞춰 제작

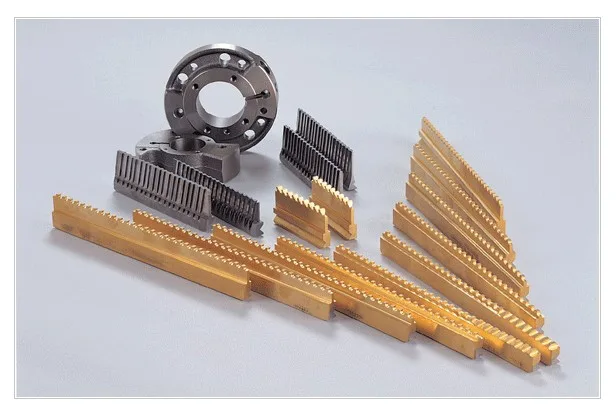

SPECIAL SURFACE BROACH

특수 표면 브로치

로터리 컴프레서의 베인·로터처럼 정밀한 면을 요구하는 부품을 위한 특수 브로치입니다. 초경(카바이드) 날로도 만듭니다.

적용 부분

로터리 컴프레서 베인(VANE)·로터(ROTOR)

사용 재질

SKH-55(JIS), M35(AISI), 초경(CARBIDE)

치수

주문 사양에 맞춰 제작

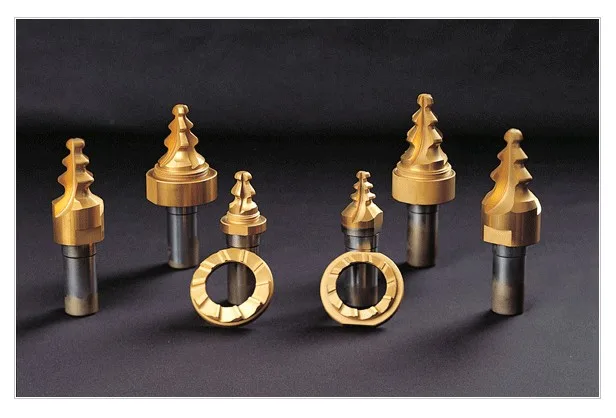

SIDE ENTRY CUTTER

사이드 엔트리 커터

부품 옆에서 들어가 홈과 형상을 가공하는 성형 커터입니다. TiN 코팅으로 수명을 늘립니다.

적용 부분

자동차 부품

사용 재질

ASP-2030, SKH-55(JIS), M35(AISI)

치수

주문 사양에 맞춰 제작

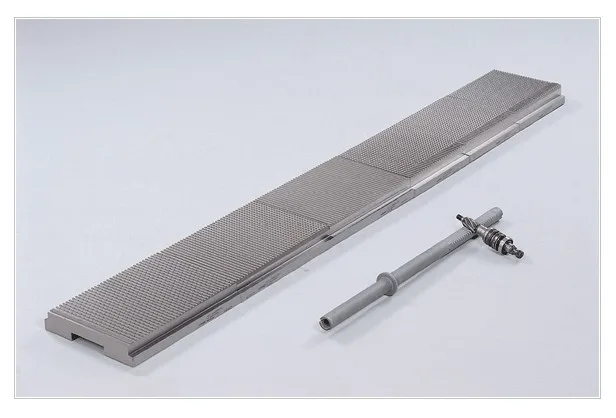

RACK TEETH BROACH

랙 치형 브로치

조향장치 랙바의 치형을 가공하는 브로치입니다. 여러 조각의 날판을 이어 붙여 긴 치형을 한 번에 가공합니다.

적용 부분

자동차 부품(조향장치 랙)

사용 재질

SKH-55(JIS), M35(AISI)

치수

주문 사양에 맞춰 제작

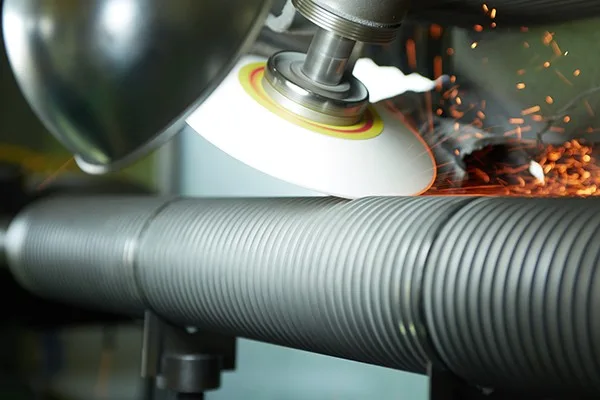

재연마

무뎌진 브로치 날을 다시 연삭합니다.

TiN 코팅

날 표면에 TiN 코팅을 입혀 마모를 줄입니다.

브로치 수리

손상된 날판·부품을 보수합니다.
